Man kan sette inn en rehab modul i slike skap, og i D skap er det plass til 32 moduler på de to skinnene. En vanlig jordfeilautomat tar to moduler. Det skal være plass til måler, og netteier kan sette krav til hvor mye plass det skal være i målerfeltet.

http://vimg.iflex.no/PublishFile/File/NYErehabinnsatser000490.pdf

Man kan også få komplett med dør:

http://www.stansefabrikken.no/rehab/category240.html


Hva skal du med 19 kurser?

Jordfeilautomat fungerer like godt på kurser som ikke er jordet, dette fordi den måler om det "går tapt strøm" noe sted. I et TN nett vil en jordfeil normalt slå ut vernet momentant, jordfeilbryter eller ikke. I praksis bruker man uansett jordfeilautomater i TN anlegg likevel.

Å bytte det eksisterende til jordfeilautomater og et par ekstra kurser vil gå greit.

Er dette i en boligblokk ol? Vet du hva slags hovedvern du har? Prisen vil variere mye etter om du trenger å oppgradere inntakskabel i forbindelse med større hovedvern og trefas.

Dette er i enebolig.

Ja det er mange kurser. Ønsket å legge en ekstra inn i "kjeller-verkstedet" og en til et kommende kjellerbad, men sistnevnte kan jeg nok finne kapasitet på en eksisterende kurs.

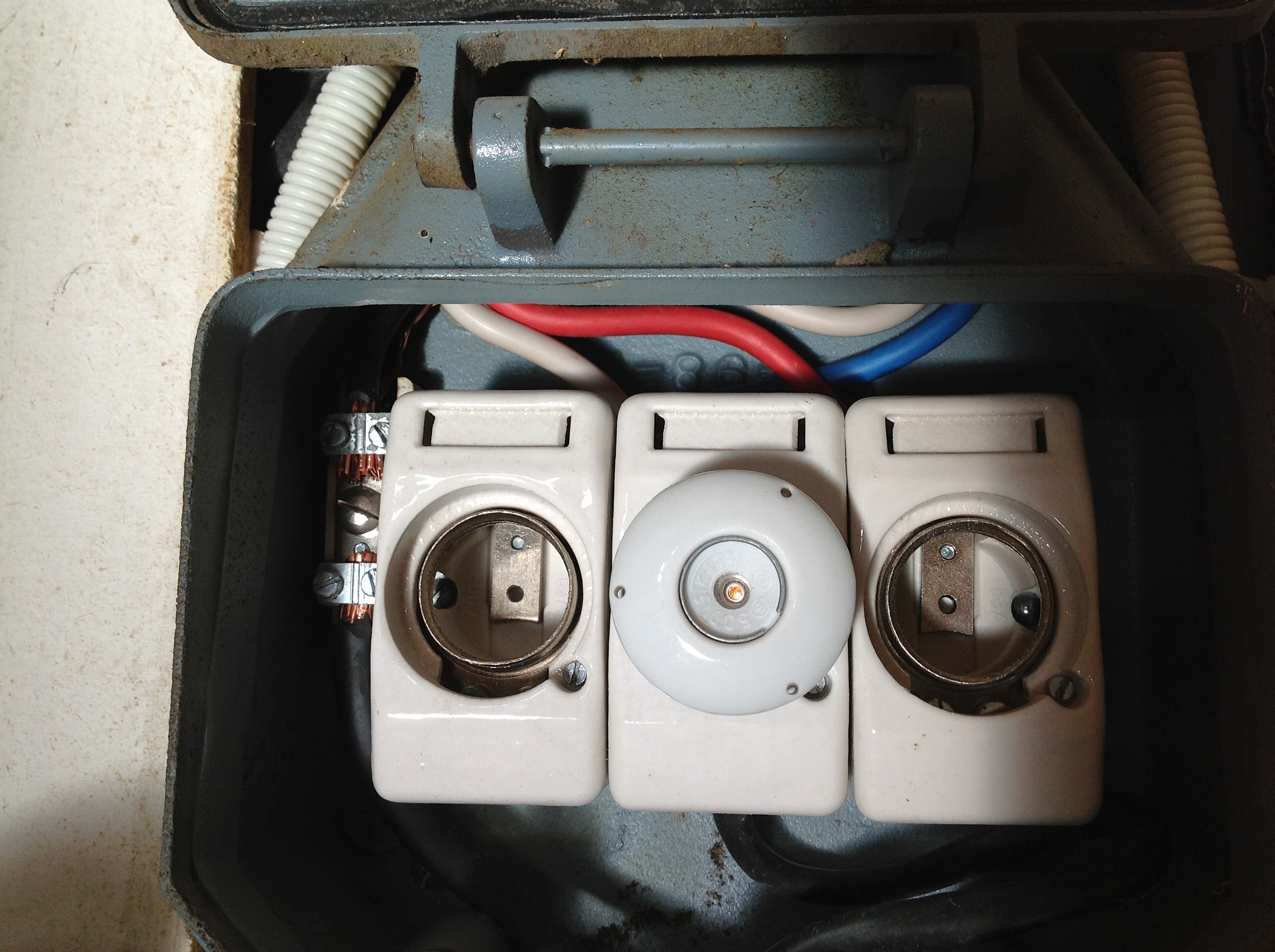

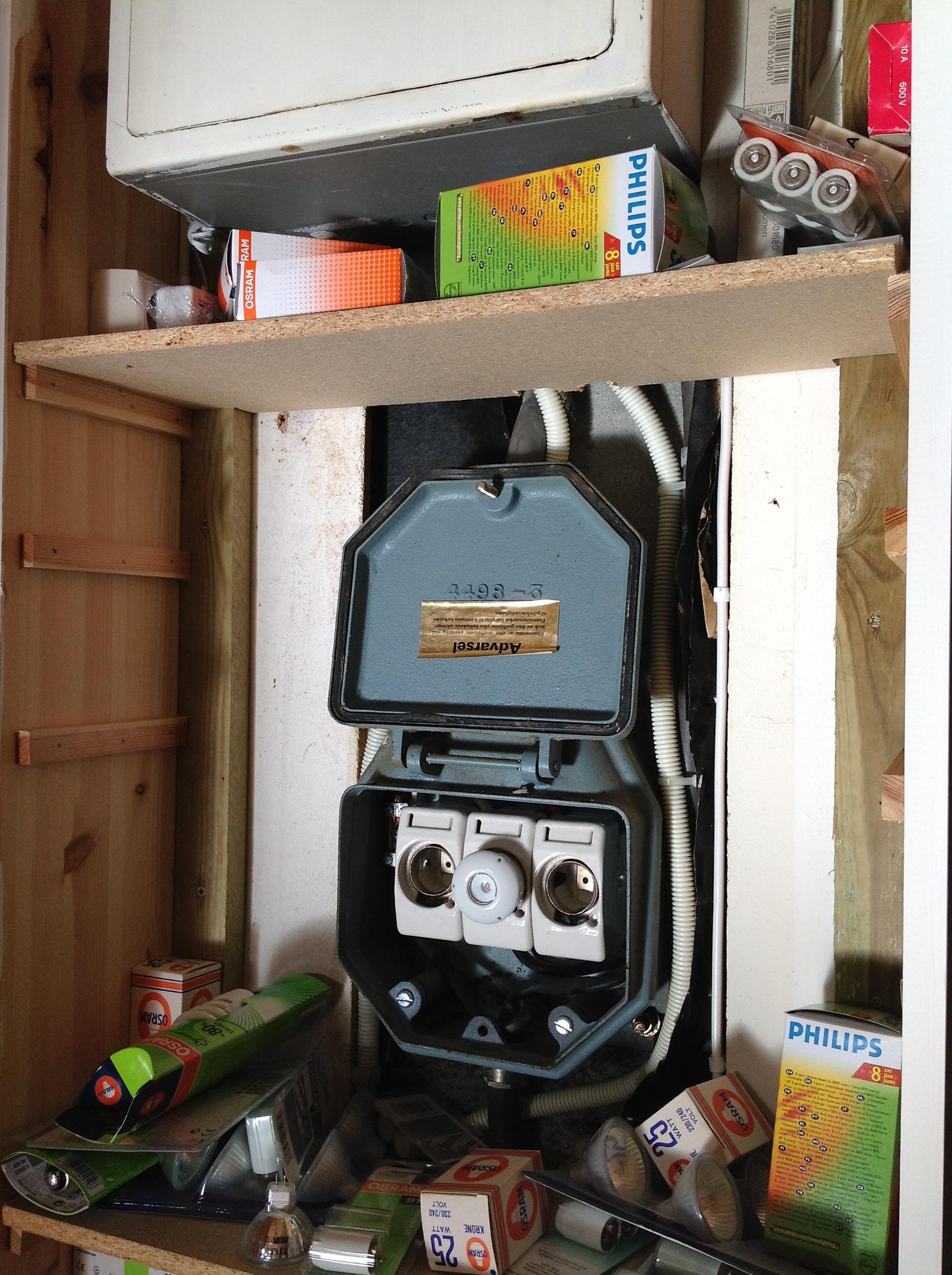

Her er bilde av inntaket og hovedvernet (63A). Inntakskabelen består av 3 ledere terminert i hver sin skrusikring, PEN og en skjerm som er lasket til PEN.

Du må rydde litt..  ;)

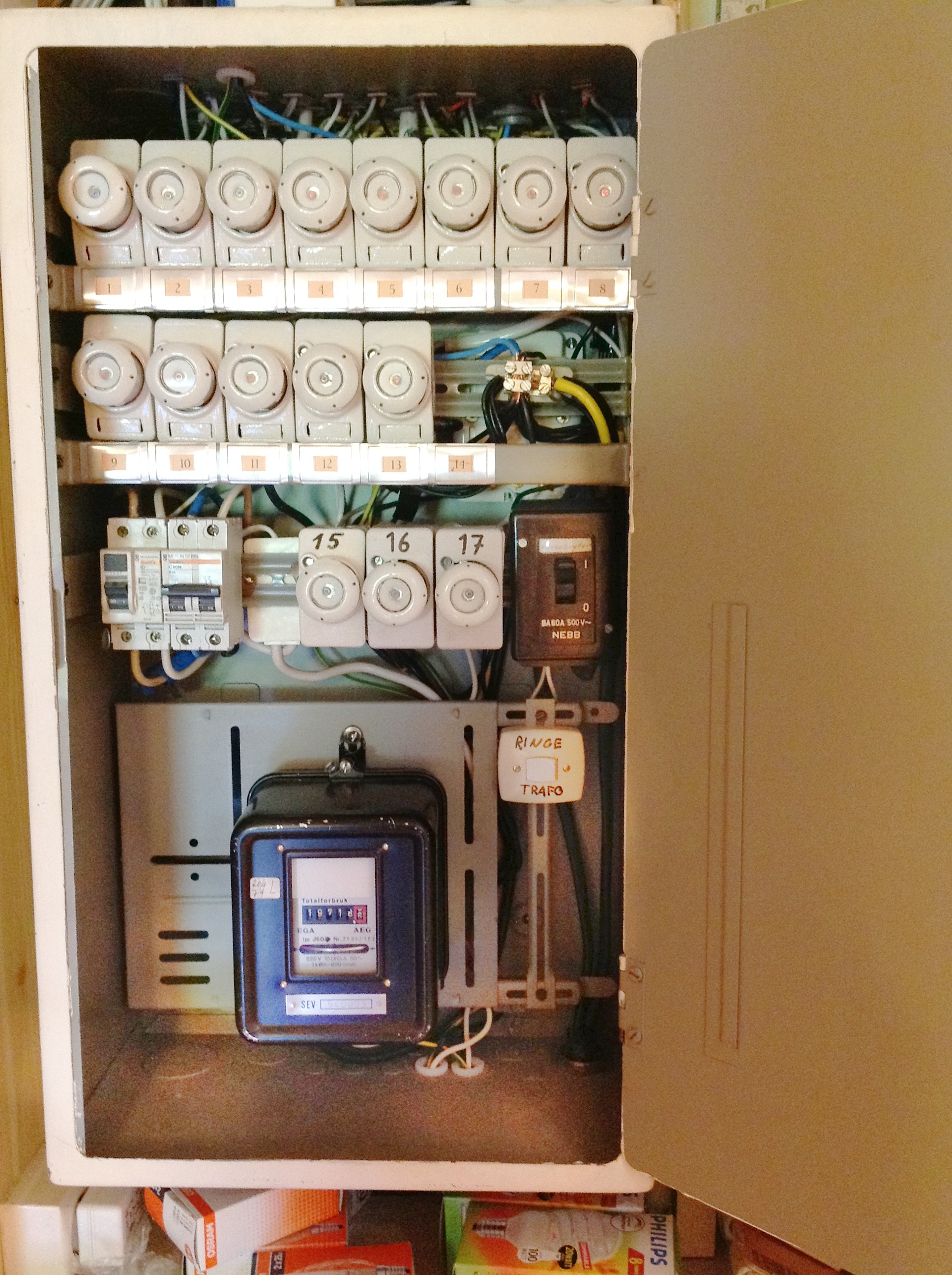

Med 63A inntak og trefas har man mer enn nok kapasitet. Jeg er sikker på at et firma kan komme opp med en god løsning for deg, og at antall kurser sannsynligvis kan reduseres noe. Utifra bildene kan det se ut som om det er en smal sak å bytte skap? Det kan være en bedre løsning når du uansett "må" ha rehab ramme.

He he. Må finne et godt system for for oppbevaring av alskens former av pærer.

Så fint at du ut i fra bildene mener det kan gå greit.

Slik jeg har forklart inntakskabelen, mener du at 3-fas vil kunne innstalleres?

Nei, jeg var nok litt kjapp der og misforstod ordene istedenfor å se på bildene. Det ser ikke ut til at du har trefas, men to faser og N-leder. Det kan likevel være at kabelen har en ubrukt leder.

Vær klar over at trefas i et TN nett gir 400v og ikke 230v, det krever andre (røde) kontakter og utstyr som er koblet for denne spenningen.

sOPp Thursday, June 28, 2012

Jordfeilautomat fungerer like godt på kurser som ikke er jordet, dette fordi den måler om det "går tapt strøm" noe sted. I et TN nett vil en jordfeil normalt slå ut vernet momentant, jordfeilbryter eller ikke. I praksis bruker man uansett jordfeilautomater i TN anlegg likevel.

Nå er vel de vanlige jfbene for å hindre at folkene som tar på ledningene blir "grillet", og TNnett er minst like farlig som ITnett i så måte.

Ok. Takk vil sjekke videre.

hans9001 Thursday, June 28, 2012

sOPp Thursday, June 28, 2012

Jordfeilautomat fungerer like godt på kurser som ikke er jordet, dette fordi den måler om det "går tapt strøm" noe sted. I et TN nett vil en jordfeil normalt slå ut vernet momentant, jordfeilbryter eller ikke. I praksis bruker man uansett jordfeilautomater i TN anlegg likevel.

Nå er vel de vanlige jfbene for å hindre at folkene som tar på ledningene blir "grillet", og TNnett er minst like farlig som ITnett i så måte.

Kommer an på hvor våt man er  Men man kan forsåvidt lure litt på hvorfor det ikke er et krav i TN nett. Det krever dog endel dokumentasjon.

Det er vel et krav om jordfeilbrytere på små kurser i områder der vanlige folk har adgang selv på TN anlegg. Dette gjelder vel kurser opptil 20A, utestikk og områder med forhøyet fare slik som bad og lignende.

Nysgjerrig - hvor mange timer går med på en jobb med å bytte et slik skap til jordfeilautomater - omtrent?
