Flere L fra delt bryter i samme K-rør? Må utendørs stikk på egen kurs?
68
Oslo
0
Jeg planlegger oppgradert elektrisk anlegg i en leilighet og lurer på om følgende vil være lovlig:
Hensikten er å styre to lamper fra en todelt bryter (Elko RS16/5 I PH).
Kan dette kobles på føgende måte:
• L kobles inn på på den todelte bryteren som gir to ulike L ut styrt av hver sin bryter.
• Fra bryteren løper to L, en N og Jord i samme K-rør.
• K-røret går først til en veggboks hvor en lampe er koblet til den ene L, N og Jord.
• K-rør går videre til neste veggboks, men da kun med den ubrukte L, samt N og Jord. I denne veggboksen kobles den andre lampen til.
Hva om den siste lampen er en utendørs lampe, mens den første er innendørs?
Er det noe forskriftsmessig problem å trekke strøm fra en kurs benyttet innendørs til utendørs stikk eller lampe?
Hensikten er å styre to lamper fra en todelt bryter (Elko RS16/5 I PH).
Kan dette kobles på føgende måte:
• L kobles inn på på den todelte bryteren som gir to ulike L ut styrt av hver sin bryter.
• Fra bryteren løper to L, en N og Jord i samme K-rør.
• K-røret går først til en veggboks hvor en lampe er koblet til den ene L, N og Jord.
• K-rør går videre til neste veggboks, men da kun med den ubrukte L, samt N og Jord. I denne veggboksen kobles den andre lampen til.
Hva om den siste lampen er en utendørs lampe, mens den første er innendørs?
Er det noe forskriftsmessig problem å trekke strøm fra en kurs benyttet innendørs til utendørs stikk eller lampe?

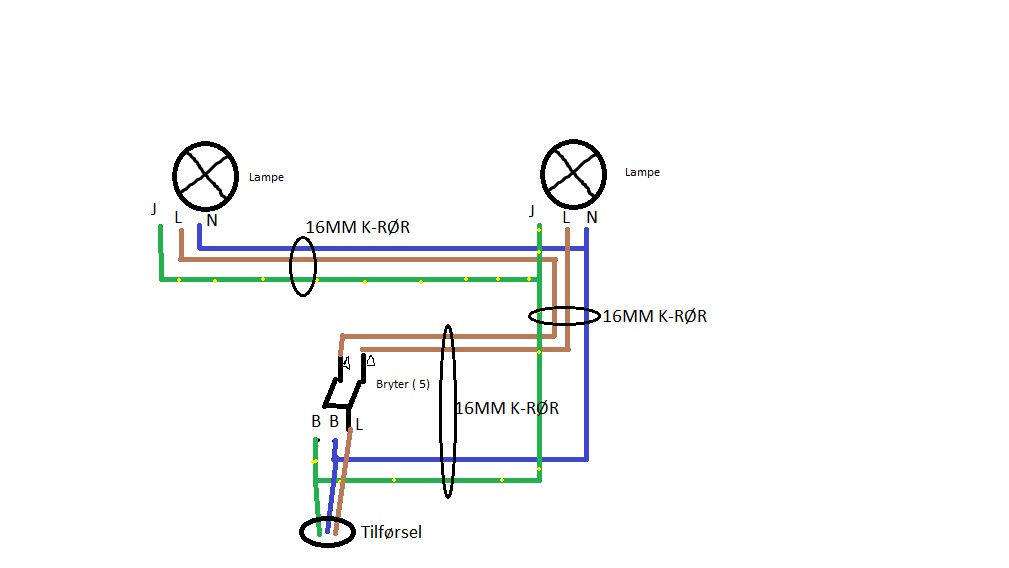

jeg har prøvd å tegne et løsningsforslag her hvis du skjønner tegninga:P
Her er en forklaring!:
du kan kun bruke denne( BRYTER 5) løsningen om du skal ha begge lampene innendørs. Skal du ha en eller begge lampene utendørs må du ha 2 polt bryter å hvis du vil ha en bryter pr lampe må du ha 2 stk 2 polt bryter.

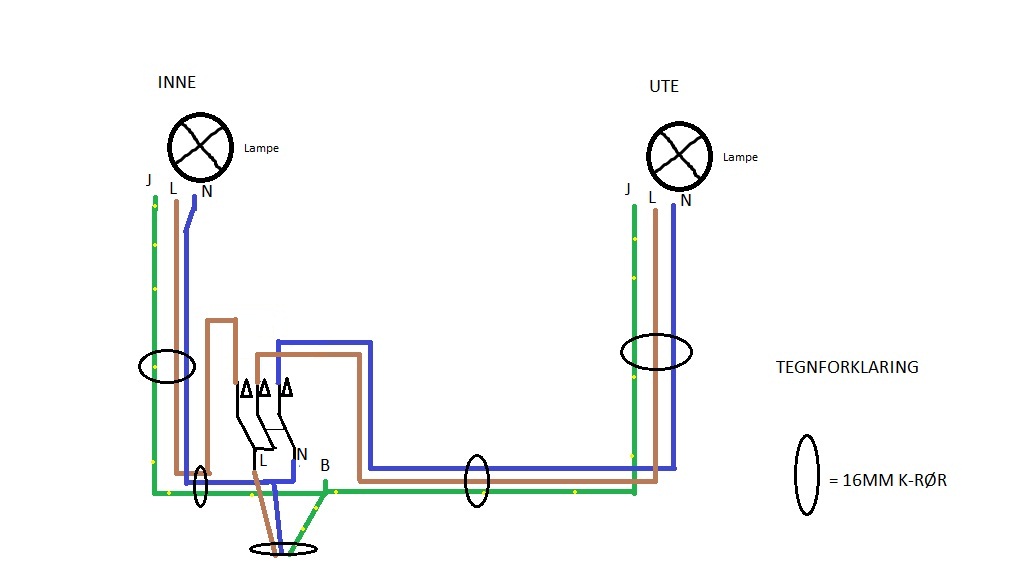

skal du ha en av lampene innendørs å en utendørs kan du bruke en bryter som heter 2+1 da har du 1 polt bryter inne å 2 polt bryter for utelys i samme bryter, legger ved en tegning for denne( BRYTER 2+1) løsningen også hvis du ikke skjønte tegninga bare spør videre;)
NB! det er KUN tillat å bryte blå leder ved 2 polt brudd, eller skal du ALLTID bryte den blå lederen!
og takk for interessant svar! :)
Fra det du skriver så skjønner jeg det som om
1) For utendørs lampe så må både L og N brytes.
2) Det er greit å trekke flere L i samme rør
3) Det er greit å forsyne både innendørs og utendørs lampe og stikk med strøm fra samme kurs.
På din tegning "BRYTER 2+1.jpg" så viser du ikke at lederene til utelampen går via boksen for innelampen.
Mitt spørsmål er da om det er godkjent å føre 2 x L, 2 x N og J i samme k-rør. Her skal altså det ene paret L/N til en innelampe og har bare brudd på L, mens det andre paret L/N skal til en utelampe og har brudd på både L og N.
Jeg antar at det kan bli trangt å få 2 x L, 2 x N og J i samme 16mm k-rør?
Jeg antar derfor at det må benyttes 2,5 ledere, eller er det (mot formodning) tilstrekkelig med 1,5 fra bryter til lampefester?
Hei igjen.
Beklager feil på tegningen, tenkte litt feil:P men det skal gå å trekke 4 ledere + jord i 16 mm k-rør, siden dette er en lampe som blir fast montert kan du redusere tverrsnitt på lederene, da det er å regne som en fast belastning, så selv om du har 16 amp kurs kan du bruke 1,5mm2 ledere, men dette gjelder ikke langer da du trekker strøm til stikk i samme rør, da må du bruke det tverrsnittet som er rett for 16 amp 2,5mm2 så tar du de 2 lederne som skal kun til lampe å trekker 1,5mm2 altså 1 L og 1 N og Jord med 2,5mm2 og 1L og 1N 1,5mm2,, dette er for at det skal bli enklere å trekke og at du ser forkjellen så du slipper å merke evt måle hvilke ledere som skal hvor, men du har jo alternativer: hvis du må kjøpe alt matriell først så kan du kjøpe 4 farger (brun,blå,sort og hvit) , eller hvis du har ledninger så kan du bare trekke 2 blå 2 brune og jord, bare trekk igjenom trekkefjør å merk på når den er igjennom røret så måler du bare lengden fra enden til merket ditt å kapper litt god lengde da trenger du bare 1 rull Blå en rull Brun og en rull gul/grønn.
Hvis du skal opp med flere bokser en eksisterende, så må du ha jordfeilbryter feks hvis du må ha ny boks til stikk, men om du skal trekke dette i eksisterende rør så ville jeg ikke montert jordfeilbryter, I forskriftene heter det seg at "Alle nye forbrukerkurser skal utstyres med jordfeilbryter",
dette ble mye skriving:P å mere å tenke på, men du kan egentlig se bort fra det jeg prata på med mindre tverrsnitt så lenge du ikke har trøbbel med å trekke de med 2,5mm2 å det skal i utgangspuktet gå helt fint.
Minner om at dette er noe du strengt talt ikke har lov å gjøre selv uten fagbrev i faget.
- Baderomsbloggen min
....
...
...
Det har med kortslutningsenergi og spenningsfall å gjøre.
